آموزش ایمنی سیستم اتصال به زمین و انواع آن

چرا آموزش ایمنی سیستم اتصال به زمین و انواع آن مهم است؟

مزایای داشتن سیستم اتصال به زمین چیست؟

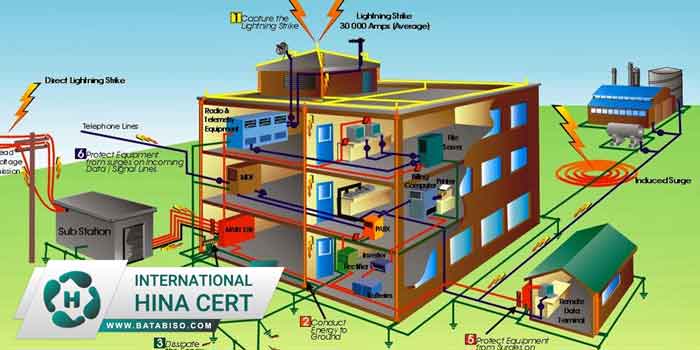

سیستم اتصال به زمین چیست و چه کارایی دارد؟

اتصال به زمین و اهمیت آن

برای بررسی آموزش ایمنی سیستم اتصال به زمین و انواع آن ، ابتدا باید با این سیستم به خوبی آشنا شویم.

اتصال به زمین از دو نظر مهم است :

1-حفظ سلامت و ایمنی افرادی که از سیستم برق استفاده میکنند( اتصال به زمین حفاظتی (

2- حفظ سلامت سیستم ، صرفنظر از مسایل مربوط به ایمنی .( اتصال به زمین عملیاتی(

اتصال به زمین ازنظر انجام کار صحیح و سالم سیستم ( اتصال به زمین عملیاتی)،دو هدف را دنبال می کند :

ایجاد شرایطی که در آن ، سیستم از نظر فنی درست عمل کند

این هدف با برقراری مسیری ازطریق زمین به منبع تغذیه و اتصال به زمین با استفاده از رله های حساس به دست می آید.

ایجاد شرایطی که در آن عایق بندی سیستم سالم می ماند.

در ساده ترین تحلیل ممكن ، یك سیستم از رساناها و عایقها تشكیل می شود .

رسانا ها باید تاجایی که ممكن است جلوی عبور جریان برق از مسیرهای ناخواسته را بگیرند .

به عبارت دیگر ، عبور جریان برق باید در مسیر دلخواه برقرار شود و در سایر جهات از آن جلوگیری به عمل آید.

عایق ها حساس تر از هادی ها هستند .

و علاوه بر دمای زیادی که سبب انهدام عایق می شود ، بالا رفتن بیش از حد ولتاژ و اثر آن به مدت طولانی ، مخصوصاً در دمای بالا ، عایق را زودتر از بین برده و سبب بروز خرابی در سیستم می شود .

به طور خلاصه ، صرفنظر از اثر دما در تحلیل اولیه ، عمرعایق بندی بستگی به شدت میدان و مدت زمان برقراری آن دارد .

اگر شدت میدان کمی از مقدار مجاز آن بیشتر باشد ، ممكن است:

پس از چند سال سبب خرابی عایق بندی شود

و اگر این مقدار چند برابر مقدار مجاز باشد ، در ظرف چند دقیقه یا ثانیه سبب از بیهن رفتن عایق بندی در ضعیف ترین نقطه سیستم می گردد.

طبقه بندی سیستمهای اتصال به زمین فشار ضعیف

انواع سیستمهای اتصال به زمین فشار ضعیف عبارتند از :

TN شامل :  TN-C  ، TN-S ، TN-C-S

TT

IT

نامگذاری سیستمهای الكتریكی مذکور به صورت ذیل است :

الف ( از دو حرف اصلی شناسایی، حروف اول سمت چپ رابطه سیستم با زمین را مشخص میکند.

حرف اول از سمت چپ )T برگرفته از کلمه Terra لاتین ) به معنای زمین بدین معناست که یك نقطه از سیستم به زمین وصل است .

-حرف اول از سمت چپ   I (برگرفته از کلمه Isolated):

نشان می دهد که سیستم از زمین مجزاست یا با مقاومتی بزرگ به آن وصل است.

ب ) از دو حرف اصلی شناسایی ، حر ف دوم از سمت چپ رابطه بدنه های هادی تجهیزات با زمین را مشخص می کند.

حرف دوم از سمت چپ N : نمایانگر آن است که بدنه های هادی به هادی خنثای زمین شده ، وصل هستند.

-حرف دوم از سمت چپ T : مشخص می کند که بدنه های هادی ، مستقل از زمین سیستم ، به زمین وصل هستند.

ج ) حروف کمكی نشان دهنده زیر سیستمها هستند (Sو C)

حرف سوم از سمت چپ S: بدنه های هادی از طریق یك هادی حفاظتی مخصوص(PE) (در مبدأ به نقطه خنثای سیستم وصل می شود  ( سیستم TN-S)

– حرف سوم از سمت چپ C: بدنه های هادی از طریق یك هادی حفاطتی مشترک مخصوص و خنثی (PEN) به زمین وصل می شود.( سیستم TN-C)

استاندارد ایزو 45001 و اهمیت اتصال به زمین

اهمیت اتصال به زمین در استاندارد ایزو 45001 آمده است.

جلوگیری از بروز برق گرفتگی های شدید

عدم رخداد آتش سوزی

جلوگیری از اتصالی تجهیزات و سوختن آنها

و…

همگی از فواید داشتن سیستم اتصال به زمین است.

دوره های اموزشی که در حوزه ایمنی برگزار میشود همواره در ارتباط با این موضوع نکاتی مطرح میکند.
